ZDPT12振动平台是我公司为远大住宅工业集团股份有限公司制造，为满足装配式建筑PC工厂生产线上，把布料完成的混凝土预制件，通过高频振动消除PC里面的气泡和空鼓现象，并保证PC上表面的平整度，达到密实效果的设备。
ZDPT12振动平台由机械部分、液压控制系统、送板机构以及电气控制系统等部件组成。

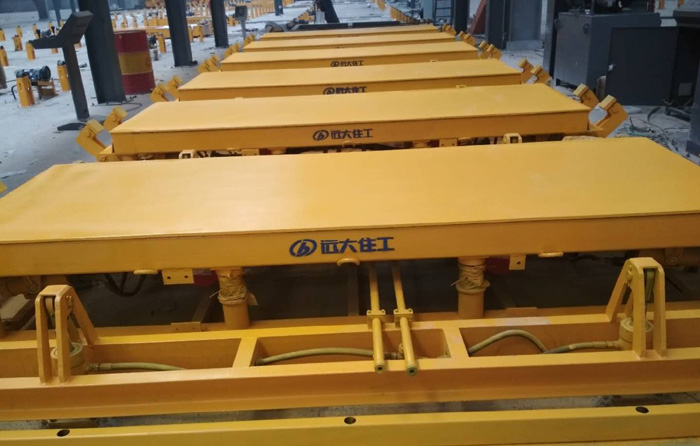

机械部分由6套振动台板部装、1套升降支架部装、1套防护栏等组成。
单个振动台板部装由2台VBE-15222-B振动电机（激振源），1套振动台板体、8只橡胶复合减振弹簧、1套振动台板下支架、8个夹紧油缸安装座等组成，发货时整体组装发货。
液压控制系统由液压站、24只夹紧油缸、14只升降油缸，1套液压管线布置、控制调节阀及接头等组成。
电气控制系统：振动台送板机构、振动系统和液压系统的控制采用集成控制，所有控制元件都集中在操作台中。
主要技术参数：
1、液压系统：负载25T，系统压力7-10Mpa，供电电压380V；控制电压24V；
2、单只升降油缸：缸内径φ80mm；活塞杆径φ45mm；销轴位带关节轴承；行程：75mm；
3、单只夹紧油缸：缸内径φ80mm；活塞杆径φ45mm；销轴位带关节轴承。行程：130mm；
4、液压元件单向阀、电磁溢流阀、电磁转向阀、液压锁、单向节流阀、同步阀采用北京华德或者同等品牌的液压元件；
5、液压管线及接头采用标准液压件；
6、机械振动由6套相同的振动台板部装组成，整体组装发货；
7、单台板振动台板部装配置：2台VBE-15222-B振动电机（激振源）；装机功率2.2Kw×2；激振频率2850rpm；总激振力13500N×2；
8、设备外形尺寸：12200×4030×550mm；
9、装机总功率：33.9（7.5+2.2×12） Kw。
|
